Este material es muy resistente y puede ser utilizado en rodos los sectores industriales (Industria alimentaria, sector médico (instrumentos quirúrgicos), Energía, automoción).

Gracias a una resistencia elevada a la corrosión, el acero Inoxidable 316L esta adaptada para la industria Náutica (piezas marítimas) y cuchillería.

La impresión 3D del Acero Inoxidable 316L permite fabricar piezas listas para ser mecanizadas, prototipos y utillaje duradero.

El estado de superficie bruto de las piezas impresas es ligeramente rugoso (Ra alrededor de 0,7 µm), ofrecemos diferentes acabados como pulido básico o pulido espejo.

Descargue la Ficha técnica del Acero Inoxidable AISI316L

Aplicaciones en las que se usa el acero inoxidable 316L:

Herramientas de producción totalmente funcionales.
Herramientas y piezas resistentes a la corrosión.
Moldes de inyección, molduras e insertos.
Carcasas rígidas y piezas para máquinas de alimentos.
Componentes marítimos

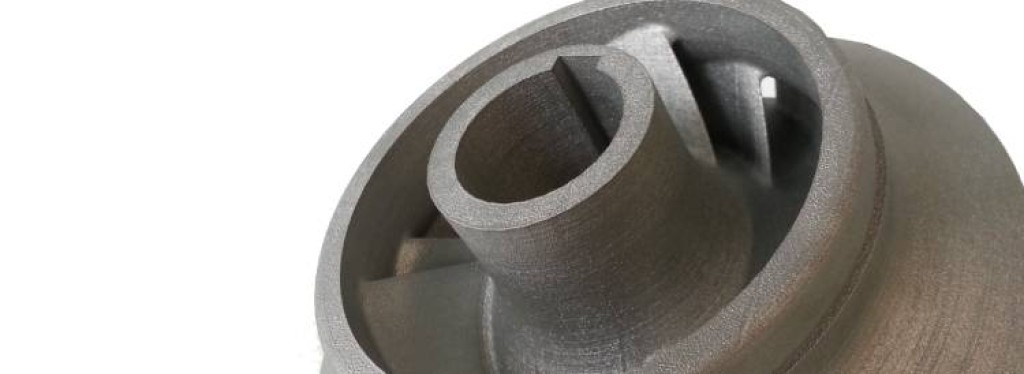

Prototipo acero inoxidable 316L por impresión 3D

Propiedades del acero inoxidable 316L

Propriétés de l´Acier Inoxydable 316L

	Valores
Densidad	7.99 g/cm³
Conductividad térmica	16.2 W/mK
Nivel de fusión	1 371 °C to 1 399 °C
Coeficiente de expansión Térmica	16 10-6 K-1 (entre 0 °C to 100 °C.)

Propiedades mecánicas de las piezas fabricadas en Acero Inoxidable AISI 316L

	Coondiciones Métodos	Valores
Resistencia a la tracción (UTS)	Test ASTM E8	Horizontal 676 MPa ±2 MPa Vertical 624 MPa ±17 MPa
Elasticidad	Test ASTM E8	Horizontal 547 MPa ±3 MPa Vertical 494 MPa ±14 MPa
Elongación a rotura	Test ASTM E8	Horizontal 43% ±2% Vertical 35% ±8%
Módulo de elasticidad	Test ASTM E8	Horizontal 197 GPa ±4 GPa Vertical 190 GPa ±10 GPa
Dureza (Vickers)	ASTM E384-11	Horizontal 198 HV0.5 ±8 HV0.5 Vertical 208 HV0.5 ±6 HV0.5
Rugosidad de superficie (Ra)	JIS B 0601-2001 (ISO 97)	Horizontal 4 μm to 6 µm Vertical 4 µm to 6 µm

Descargue la Ficha técnica del Acero Inoxidable AISI316L
